Plademagnetseparatorer MSP FAC med automatisk rensesystem
Plademagnetseparatorer anvendes både til beskyttelse af teknologisk udstyr (udførelse med ferritkerne) og til kontrol og sikring af det endelige produkt (udførelse med neodymkerne).
Høj magnetisk ydeevne sammen med perfekt forarbejdning og et rensesystem opfylder behovene hos de mest krævende kunder i forskellige industrigrene, hvor der stilles høje krav til beskyttelse af teknologisk udstyr og renheden af det endelige produkt.
✓ Automatisk rensesystem
✓ Ferrit- eller neodymkerne
✓ Beskyttelse af teknologi
✓ Kontrol af det endelige produkt

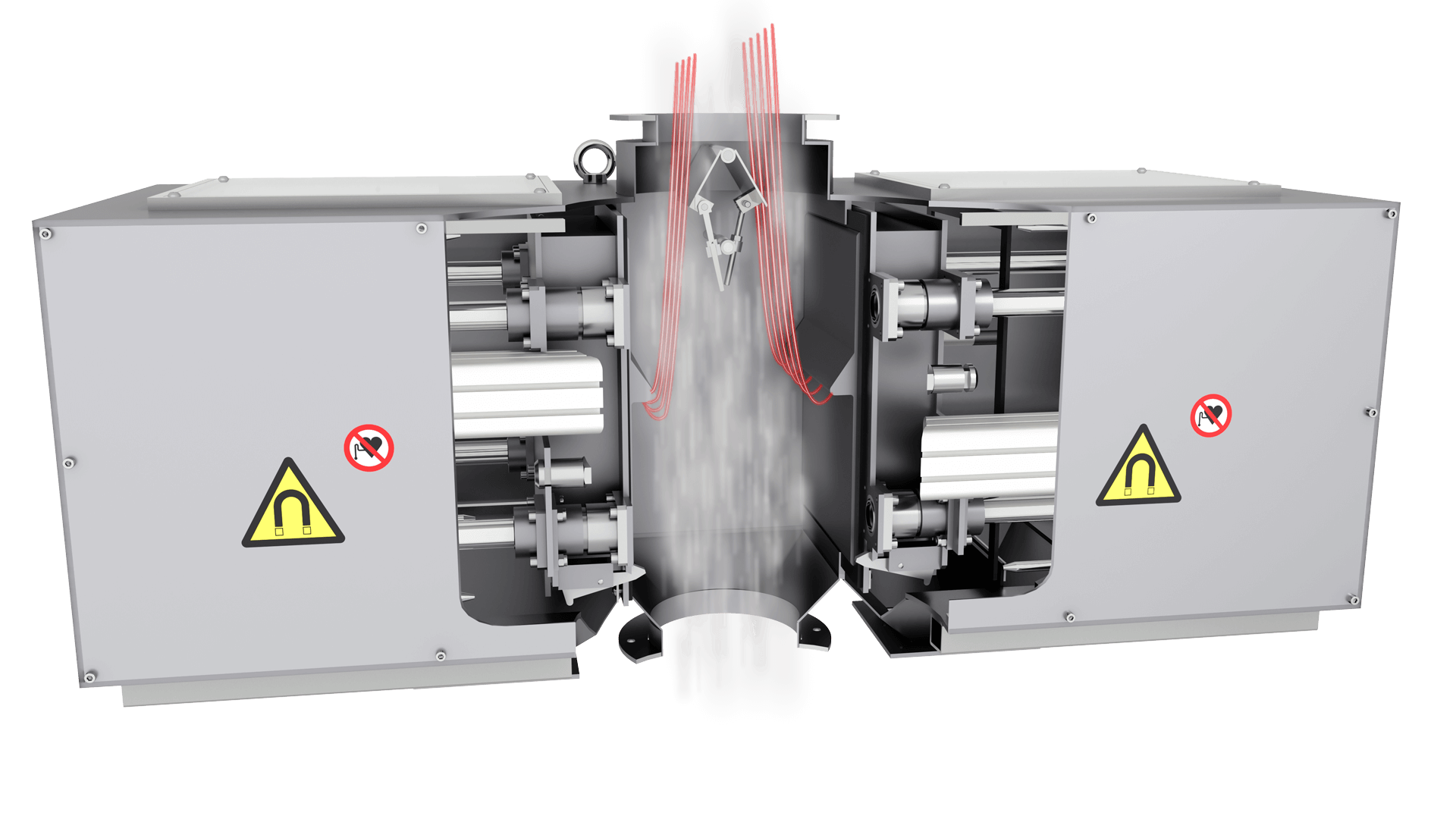

Funktionsprincip for separatoren MSP FAC
Magnetseparatoren styres af pneumatiske elementer fra FESTO. SIEMENS-styringssystemet, som er en del af leverancen, kan anvendes i de fleste industrielle driftsmiljøer. Det separerede materiale hældes gennem den centrale del, hvor en justerbar fordelingsskærm jævnt leder materialestrømmen hen på magnetpladerne. Under den automatiske renseproces flyttes pladerne til separatorens sideområder, hvor de afmagnetiseres, og de opfangede urenheder automatisk falder ned i sideudløbene. Takket være den unikke konstruktion af magnetkernerne opnår MSP-serien fremragende magnetiske egenskaber på tværs af hele materialestrømmens gennemskæring.
Fordele ved magnetseparatoren MSP FAC med automatisk rensesystem
✓ Automatisering af renseprocessen øger arbejdsproduktiviteten, kræver ingen betjening og bidrager dermed til at eliminere eventuel forsømmelse af renseintervallet forårsaget af den menneskelige faktor. En væsentlig fordel er også den høje arbejdssikkerhed
✓ Anvendelse i driftsmiljøer med høj forekomst af ferromagnetiske urenheder
✓ Justerbart renseinterval efter mængden af opfangede urenheder
✓ Mulighed for tilslutning til et centralt styringssystem (som standard potentialfri kontakter, valgfrit PROFINET eller PROFIBUS)
✓ Dybt magnetfelt, høj aftrækningskraft og magnetisk induktion
✓ Anvendelse også til dårligt flydende materialer og også til abrasive bulkmaterialer – foring med slidstærk polyuretan – egnet til fødevareindustrien
✓ Til positioner, hvor der kræves den højeste separationskvalitet, eller hvor der er højere forekomst af meget fine ferromagnetiske urenheder, er der udviklet en pladeseparator med 7 magnetiske kredsløb
✓ Opfylder standarder for anvendelse i fødevareindustrien, f.eks. EN 1935/2004
✓ Fremstillet af rustfrit stål 1.4301, betjeningselementer fra anerkendte producenter FESTO, Siemens og Rittal
✓ Klargjort til rørsystemer DN 150/200/250/300. Ved hjælp af overgangsstykker kan tilslutningen tilpasses
✓ Modstandsdygtighed, holdbarhed, montageklar udførelse. Idriftsættelse og oplæring af personale kan valgfrit indgå i leverancen
✓ Servicesupport direkte på stedet eller via fjernadministration gennem GSM-modul
✓ Certifikat for magnetiske egenskaber – målt med kalibrerede instrumenter og uddannet personale
✓ Regelmæssig årlig kontrol og kontrolmåling udført af MAGSYs serviceafdeling direkte hos jer
Anvendelsesområder for plademagnetseparatorer i drift
Separation for produktrenhed
Ved anvendelse i en position, der sikrer produktets sikkerhed og endelige kvalitet, er den fuldautomatiske separator MSP FAC udstyret med en neodym-magnetkerne, som opnår topværdier for magnetisk induktion og aftrækningskraft. Til positioner, hvor der kræves den højeste separationskvalitet, eller hvor der forventes højere forekomst af meget fine ferromagnetiske urenheder, er der udviklet en pladeseparator med 7 magnetiske kredsløb.
Størrelsesmodeller
Produktserien MSP FAC tilbydes som standard i dimensioner til rørsystemer med diameter 150/200/250/300. Til andre dimensioner, resp. mindre diametre, er installation mulig ved hjælp af overgangsstykker.
✓ DN 150
✓ DN 200
✓ DN 250
✓ DN 300
Tilslutningskrav
✓ El: 230/16 A
✓ Pneumatik: trykluft – 6 bar permanent
Grundlæggende teknisk specifikation
Magnetisk udstyr
Ferritmagneter med konstruktion af dybt magnetfelt eller meget kraftige NdFeB-magneter beskyttet af en plade af rustfrit stål 1.4301/1.4404
Magnetmaterialets varmebestandighed
Anisotrop ferrit 200 °C/NdFeB som standard op til 80 °C – valgfrit 120 °C, 150 °C
Magnetisk ydeevne
Ferrit ca. 2.100 G / 25 N på kernen /// 1.800 G / 20 N på kontaktfladen
NdFeB ca. 6.000 G / 80 N på kernen/// 4.500 G / 60 N på kontaktfladen
Separatorens materiale
Standard: rustfrit stål 1.4301 / AISI 304
Valgfrit: rustfrit stål 1.4404 / AISI 316 L (til surt pH)
Trykbestandighed
Ikke beregnet til trykrør
PLC – styring
Siemens
Pneumatiske betjeningselementer
FESTO
Pneumatiske og elektriske fordelingsskabe
Rittal
Overfladebehandlinger
Udvendige flader og separatorens krop: maskinel blæsning med keramisk blanding
Tilslutningselementer
Som standard 150×150/200×200/250×250/300×300
Efter krav er tilslutning mulig efter den konkrete position ved hjælp af overgangsstykker
Ved meget støvende produkt anbefales tilslutning til et støvudsugningssystem – åbninger til installation er forberedt på separatoren – DN 50 – glat rør
Tætningsmateriale
Standard: tætning, der opfylder kravene til fødevareindustrien
Valgfrit: efter krav
Valgfrit funktionelt tilbehør
Foring med slidstærk polyuretan
Elektriske og pneumatiske betjeningselementer til ATEX 22-miljø
Overgangsstykker til installation i anden rørdiameter
Idriftsættelse og oplæring af personale
Maskinbearbejdning og svejsninger af dele
Maskinbearbejdning
Al maskinbearbejdning udføres på maskiner fra vores egen produktionsbase og med MAGSY CZ’s egen maskinteknologi.
Svejsninger af dele
Udført i henhold til kravene i gældende teknologiske standarder for svejsning af rustfrie materialer. Den krævende slutkontrol af svejsningerne garanterer en høj forarbejdningskvalitet.
Hvad er plademagnetseparatoren MSP FAC velegnet til?
Plademagnetseparatoren MSP FAC er velegnet til driftsmiljøer, hvor der er behov for automatisk at separere ferromagnetiske urenheder fra bulkmaterialer, beskytte teknologisk udstyr eller sikre renheden af det endelige produkt.
Beskyttelse af produktionsteknologi
Opfangning af grovere ferromagnetiske urenheder og beskyttelse af efterfølgende produktionsudstyr.
Renhed af det endelige produkt
Kontrol af produktet i positioner, hvor der kræves høj separationskvalitet og opfangning af fine ferromagnetiske urenheder.
Hvordan vælger man en plademagnetseparator MSP FAC?
Ved valg er det vigtigt at afgøre, om separatoren primært skal bruges til at beskytte produktionsteknologien eller til kontrol af det endelige produkt. Derudover er det nødvendigt at tage højde for typen af magnetkerne, rørsystemet, materialets egenskaber, graden af forekomst af ferromagnetiske urenheder, krav om tilslutning til central styring og driftsbetingelserne.
✓ beskyttelse af teknologi eller produktrenhed
✓ ferrit- eller neodymkerne
✓ rørsystem DN 150/200/250/300
✓ materialetype og flydeegenskaber
✓ interval for automatisk rensning
✓ tilslutning til centralt styringssystem
Spørg os – vi rådgiver jer!
Skræddersyet produktion er vores styrke.
Vi hjælper jer med at vælge en egnet udførelse af plademagnetseparatoren efter materialet, rørsystemet, den ønskede separationskvalitet og betingelserne i den konkrete drift.
