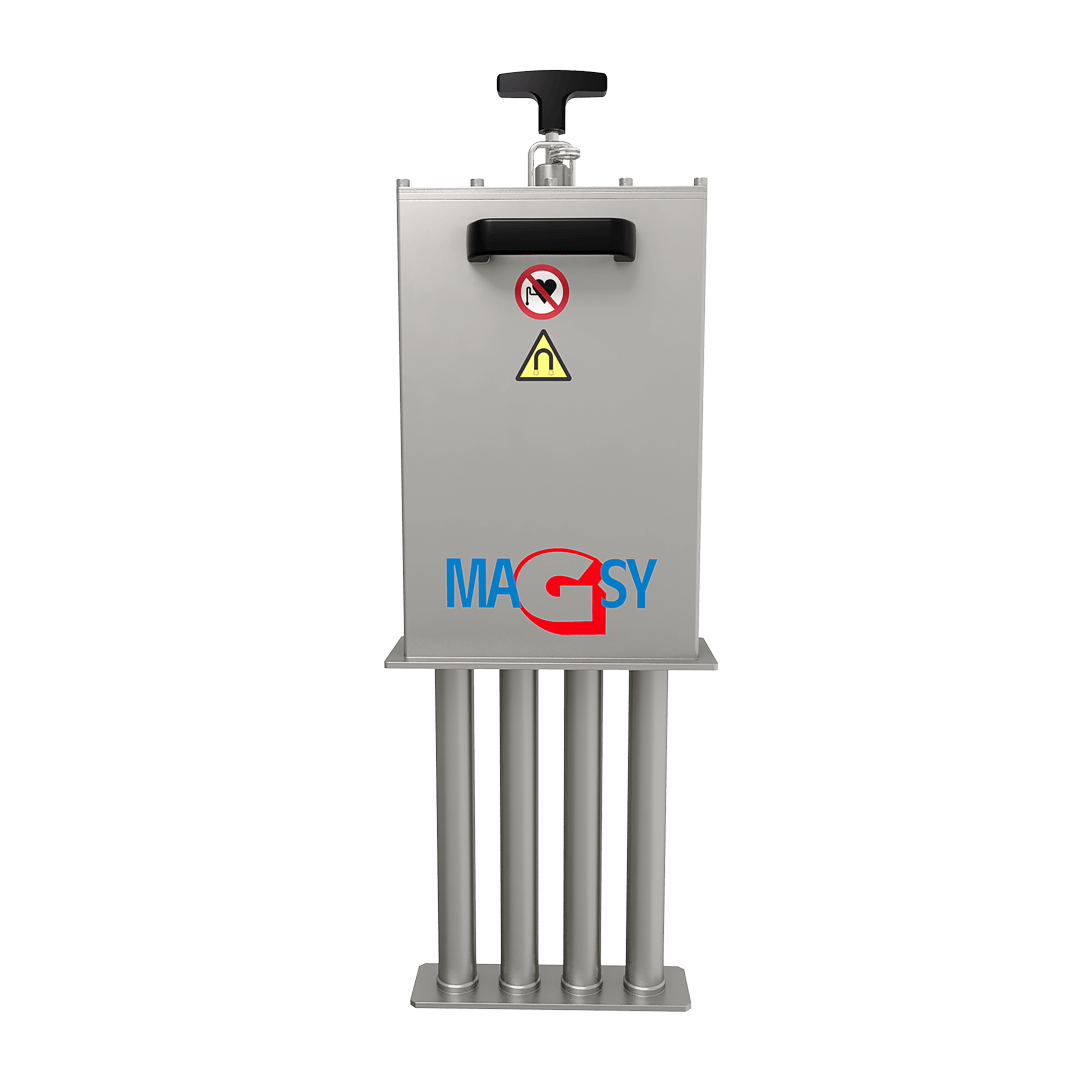

Overdækket magnetisk gitter

Vi fremstiller individuelle overdækkede magnetiske gitre primært på bestilling, i henhold til de dimensioner, kunden har angivet.

• Anvendelsesområder for overdækkede magnetiske gitre
• Maskinindustri
• Keramikindustri
• Forarbejdningsindustri
• Væskekølesystemer
• Papirindustri

Anvendelse af overdækkede magnetiske gitre i industrielle operationer:

1. Separation for at beskytte teknologi under drift

Ved at installere et overdækket magnetisk gitter kan man forhindre skader på efterfølgende teknologiske enheder, når sådanne magnetiske metalurenheder fanges på det overdækkede magnetiske gitter, der truer med at beskadige disse teknologier. For eksempel bliver kølekanaler i afkølede værktøjer ubrugelige, hvis metalurenheder kommer ind i denne kanal. Nogle gange er der tale om så fine metalurenheder, at de gradvist sætter sig i kanalen, indtil de tilstopper den fuldstændigt. Sigter og filterstoffer kan i nogle tilfælde være ineffektive, fordi det er metalurenheder i størrelsesordenen mikrometer, som separatoren pålideligt fanger, men de passerer gennem sigterne og filterstofferne.

2. Separation for produktrenhed

Tilstedeværelsen af ​​metalurenheder i køleemulsioner kan føre til en forringelse af bearbejdningskvaliteten (riller, ridser). Installation af overdækkede riste forbedrer bearbejdningskvaliteten betydeligt, og overfladekvaliteten af ​​det resulterende bearbejdede produkt forbedres betydeligt på kort tid.

I andre fremstillingsindustrier, såsom keramikindustrien, kan kvaliteten af ​​det færdige produkt forringes på grund af tilstedeværelsen af ​​sorte prikker, som nogle gange er så fine, at de ikke kan fanges af filterstoffer og kun er synlige på magnetiske separatorer. Den største fordel ved denne type overdækket magnetisk rist er, at den kan placeres i forskellige ind- og udløbsskakter takket være dens betydelige modstandsdygtighed over for fugt.

3. Besparelser i driftsomkostninger

Ud over kvaliteten af ​​det resulterende produkt har installationen af ​​en overdækket rist også en indflydelse på betydelige besparelser i driftsomkostningerne i forbindelse med slibning af skæreværktøjer. Efter driftstests udført i store multinationale virksomheder, hvor der bruges store summer penge på slibning hver måned, blev besparelserne påviseligt beregnet til at være ti procent.

Teknisk løsning af det overdækkede magnetiske gitter

Magnetrørene i det overdækkede gitter er for det meste designet i en "gitter"-konstruktion og er som standard lavet af rustfrit stål 1.4301 / AISI 304. Hvis det er nødvendigt at installere overdækkede magnetiske gitre i aggressive materialer, kan vi levere en variant lavet af materiale 1.4404 / AISI 316L.

Takket være dækrørets meget tynde væg, som er bearbejdet til en tykkelse på 0,6 mm, opnår vi meget høje magnetiske kræfter på overfladen. Standarddiameteren på dækrørene er op til 31,0 mm. De magnetiske rørs støtteelementer er som standard lavet af flade materialer med en tykkelse på 4 mm. Dækseloverstrukturerne er standardmæssigt lavet i tykkelser fra 2 til 3 mm.

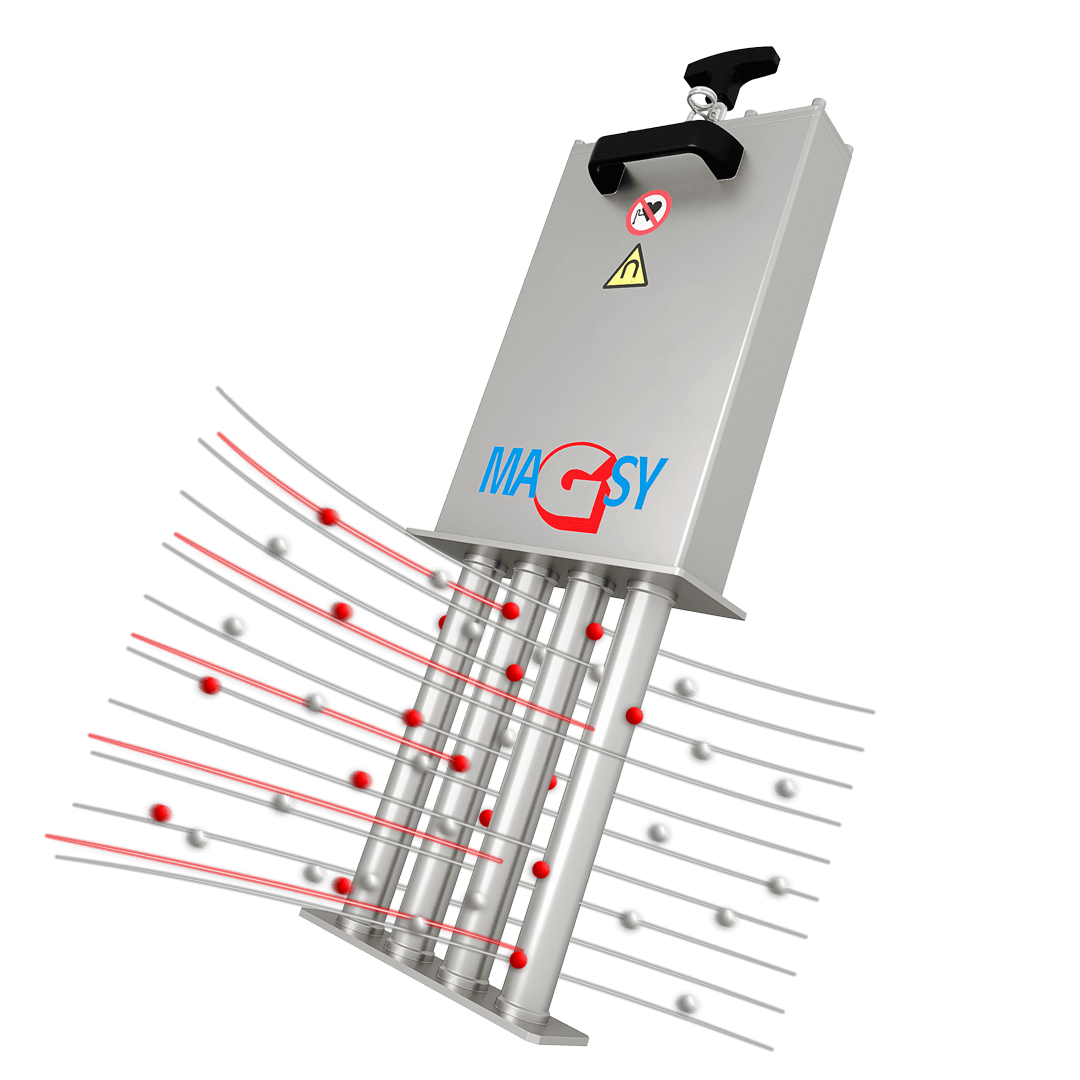

I dag bruger vi udelukkende meget stærke permanente neodymmagneter (NdFeB), som takket være deres unikke og hidtil største styrke blandt permanente magneter garanterer pålidelig opfangning og frem for alt efterfølgende fastholdelse (fiksering) af metalurenheder på dækrøret. De tidligere anvendte ferritmagneter bruges næsten ikke længere til denne type separation.

Disse permanente neodymmagneter indsættes i et dækrør af rustfrit stål. Som standard tilbyder vi i dag 6 niveauer af magnetisk induktion, magnetiske kræfter, som varierer afhængigt af den type miljø, hvor den dækkede rist er placeret. Nogle niveauer har en større holdekraft, andre har en større magnetfeltværdi.

De vigtigste fordele ved dækkede magnetiske riste MRZ

• Maksimal fugtbestandighed
• Magneterne bruges i hele brugsperioden inkl. rengøringsbeskyttelse og forhindrer dermed deres beskadigelse
• Høj magnetisk induktion - op til 6 niveauer af magnetisk og afrivningskraft = meget høj effektivitet af magnetisk separation sammenlignet med almindeligt anvendte riste med ferritmagneter
• Meget bekvem, hurtig og SIKKER rengøring af magnetiske rør

Grundlæggende teknisk specifikation MRZ

Magnetisk udstyr

• Meget stærke NdFeB-magneter, i dækrør
• Standard: ringmagnet ydre Ø= 29 mm, rør ydre Ø= 31-32 mm

Varmebestandighed af magnetisk materiale

• Standard: op til 80 ˚C
• Valgfrit: op til 150 ˚C (eller højere)

Magnetisk effekt

• Valg af 6 trin, I – VI i henhold til separationsopgaven og driftsforholdene

Gittersystem

• Stationære dækrør i rustfrit stål, udtrækkelige magnetiske kerner

Gitter- og dækrørsmateriale

• Standard: rustfrit stål 1.4301 / AISI 304.
• Valgfrit: rustfrit stål 1.4404 / AISI 316L

Alle materialer er kvalitetscertificeret i henhold til EU-standarder.

Overfladebehandlinger

• Ristramme: maskinblæst med keramisk blanding
• Udvendig overflade af rør: maskinblæst eller poleret efter behov

Mekanisk bearbejdning

• Al mekanisk bearbejdning udføres på maskiner fra vores egen produktionsbase og vores egen ingeniørteknologi fra MAGSY CZ.

Svejsninger af dele

Udføres i henhold til kravene i gældende teknologiske standarder for svejsning af rustfrit stål. Høj outputkvalitet garanteres ved krævende slutinspektion af svejsninger.

Rengøringssystem

Magnetiske kerner er permanent sikret og beskyttet mod fugt, selv ved rengøring af disse overdækkede magnetiske riste.

1. Efter at have låst låseklipsen op, skal du bruge håndtaget til at trække de magnetiske kerner ind i den øverste del af den overdækkede magnetiske separator.
2. Dette vil afmagnetisere den nederste del – dækslet i rustfrit stål – og metallerne vil falde af (på grund af de naturlige egenskaber ved de metalurenheder, der opfanges af disse typer magnetiske separatorer – til karakteren af ​​et klistret mudder – disse urenheder skal normalt skylles med vand).
3. Du skal indsætte kernerne tilbage i rørene i rustfrit stål, og dette vil forårsage genmagnetisering.

Spørg os – vi vil rådgive dig!

Specialfremstilling er vores prioritet.
