Gennemstrømningsmagnetseparator til tankbiler (MF CIS)
Magnetisk topydelse sammen med perfekt forarbejdning og et rensesystem opfylder behovene hos de mest krævende kunder i forskellige industrigrene, hvor der stilles høje krav til renheden af det endelige produkt.
✓ Til tankbilaflæsning
✓ NdFeB-magneter
✓ Fødevareegnet udførelse
✓ Hurtig levering
Hvilke fordele har tankbilseparatoren MF CIS?
✓ Meget nem håndtering og rengøring, fleksibilitet.
✓ Mulighed for også at installere den fast i materialemodtagelsespositionen.
✓ Høj aftrækningskraft og magnetisk induktion.
✓ Klargjort til almindeligt anvendte rørsystemer – 80 mm (G 3“) og 100 mm (G 4“).
✓ Opfylder standarder for anvendelse i fødevareindustrien, f.eks. EN 1935/2004.
✓ Fremstillet af rustfrit stål 1.4301.
✓ Tilbehør: konisk eller flad aftagelig si + beskyttelsesboks.
✓ Modstandsdygtighed, holdbarhed, montageklar udførelse.
✓ Certifikat for magnetiske egenskaber – målt med kalibrerede instrumenter og uddannet personale. Regelmæssig kontrol og kontrolmåling udført af MAGSYs serviceafdeling direkte hos jer.
✓ Inkluderet i systemet for hurtig levering.

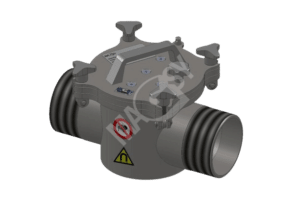

Tankbilmagnetseparator
Størrelsesmodeller for tankbilmagnetseparatorer
MF CIS fremstilles som standard med gevindkobling G3“ og G4“ – 80 og 100 mm.
✓ G3“ – 80 mm
✓ G4“ – 100 mm
Funktion af separatoren MF CIS
Bulkmaterialet passerer gennem en perfekt labyrint af 4 magnetrør med en diameter på 30 mm, udstyret med NdFeB-magneter. Magnetseparatorens krop er kapacitetsmæssigt konstrueret, så der under aflæsning ikke opstår tryktab eller en væsentlig forlængelse af aflæsningstiden. Den er beregnet til et tryk på maks. 2 bar for godt flydende ikke-abrasive materialer.
Konstruktion af separatoren MF CIS
Separatoren består af to fuldt aftagelige dele – separatorens krop og den magnetiske komponent. Komponenten med magnetrørene tages ud af magnetseparatorens krop ved hjælp af en bajonetlukning, og med håndtaget trækkes de neodym-magnetiske kerner op i øverste position. Dermed afmagnetiseres de rustfri dækrør, og metallerne falder af.
Vi lægger vægt på høj kvalitet i magnetseparatorer.
Sikkerhedsboks og tilbehør
Sikkerhedsboksen beskytter magnetkernerne mod skader under rengøring og beskytter også separatoren under transport i tankbilens opbevaringsrum. Som ekstraudstyr tilbyder vi en konisk eller flad si inklusive mellemstykke, som efter behov kan installeres på MF CIS.
Separatoren er fremstillet af rustfrit stål 1.4301, og overfladebehandlingen er sandblæsning. Magnetkernernes dækrør er af poleret rustfrit stål 1.4301. Efter ønske fremstiller vi også tankbilseparatoren i en helpoleret udførelse.
Den samlede vægt på 12 kg muliggør problemfri betjening af én person.
Grundlæggende teknisk specifikation
Magnetisk udstyr
meget kraftige NdFeB-magneter i polerede rustfri dækrør
Magnetmaterialets varmebestandighed
som standard op til 80 °C
Magnetisk ydeevne
som standard klasse III. – høj aftrækningskraft og induktion
Separatorens materiale
standard: rustfrit stål 1.4301 / AISI 304
valgfrit: rustfrit stål 1.4404 / AISI 316 L (til surt pH)
Trykbestandighed
standard: 2 bar
efter krav er det muligt at forberede udførelse til højere tryk
Overfladebehandlinger
udvendige flader og separatorens krop: maskinel blæsning med keramisk blanding
udvendig overflade på dækrør: polering
Tilslutningselementer
standard gevindrør 80 eller 100 mm
efter krav muligt at eftermontere hurtigspændende brandslangekoblinger
Tætningsmateriale
standard: tætning, der opfylder kravene til fødevareindustrien
valgfrit: blå detekterbar tætning til fødevareindustrien eller efter krav
Valgfrit funktionelt tilbehør
robust sikkerhedsboks MF CIS – beskytter magnetkernerne under rengøring og separatoren under transport (udstyret med pensel og klud – egnet til fødevareindustrien samt 2 ekstra vingemøtrikker)
konisk si (5 mm) eller flad si (15×15 mm) inklusive mellemstykke
Robust sikkerhedsboks
Hvad er tankbilmagnetseparatoren velegnet til?
Tankbilmagnetseparatoren MF CIS er velegnet til separation af metalurenheder fra tørre pulvermaterialer og godt flydende ikke-abrasive materialer, som under aflæsning transporteres fra tankbilen ved hjælp af trykluft.
Tankbilaflæsning
Separation under transport af materiale fra tankbilen ved hjælp af trykluft.
Fødevare-, kemi- og råvareindustrien
Velegnet til driftsmiljøer med høje krav til renheden af det endelige produkt.
Hvordan vælger man en tankbilmagnetseparator?
Ved valg er det vigtigt at kende materialetypen, aflæsningsmåden, rørdiameteren, den krævede trykbestandighed, kravene til fødevareegnet udførelse, typen af tætning og egnet tilbehør.
✓ tørt pulvermateriale
✓ godt flydende ikke-abrasivt materiale
✓ rør 80 eller 100 mm
✓ trykbestandighed 2 bar
✓ tætning til fødevareindustrien
✓ sikkerhedsboks og si
Har I brug for at få projekteret en tankbilmagnetseparator?
Vi hjælper jer med at vælge en egnet MF CIS-udførelse efter rørsystemet, materialetypen, trykket, den ønskede produktrenhed og det nødvendige tilbehør.
